由于長合頁、焊接合頁焊接處兩端在翻轉下過程中減震膠支撐處的受力點不均勻，造成靠近尾部的合頁出現拉裂

一、長合頁，焊接合頁出現拉裂脫焊現象

1、尾部包角變形5mm-10mm。（主要集中左側門板更為嚴重）

2、門板翻轉實驗中門板碰后包角下邊緣，導致門板變形嚴重。

  二、長合頁，焊接合頁拉裂脫焊改善對策?

       1、直角型后包角防撞膠位置調整至與前包角高度對齊，以解決門板翻轉受力不均問題，提升門板翻轉的可靠性；

       2、1.0mm門芯板用于2.0米車上應用，且前踩框采整體式踩框，避免門板翻轉慣性力大造成分體式踩框變形，同時合頁增加橫向焊縫以提升門板翻轉可靠性；

      3、0.8mm門芯板用于1.8米及以下國內車型，前踩框可為分體式，

      4、合頁增加橫向焊，合頁增加1mm橫向墊板進行焊接，最大限度增加合頁焊接的可靠性縫以提升門板翻轉可靠性；

     5、充分考慮門板翻下過程中的受力問題，確保前后受力均衡，同時固定前后防撞膠的安裝座強度盡可能一致，避免部份件的嚴重變形。門板翻下過程中的沖擊力較大，合頁焊接工藝應最大限度避免焊接局部應力過大。

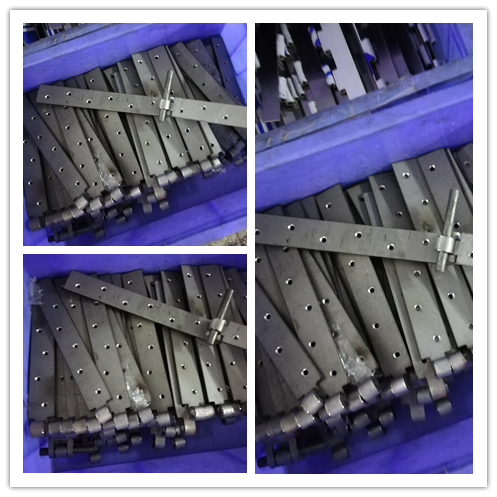

  三、長合頁，焊接合頁的規范要求

    規范要求1：材質必須滿足圖紙要求;尺寸必須滿足圖紙要求。如有合理建議,必須獲得客戶確認形成書面文件簽署后才能生效；

    規范要求2：鉸鏈方式為精鑄，精鑄完成后表面必須進行清洗拋光，不得有明顯劃痕；

    規范要求3：鉸鏈軸芯兩端必須圓潤，安裝軸芯焊接一端必須焊接飽滿后磨平，不得有漏焊，氣孔；

    規范要求4：鉸鏈板對接安裝完成后大平面平面度必須小于1MM；

    規范要求5：鉸鏈安裝完成后必須保證軸芯旋轉順暢，無卡滯現象。
